1.概述
ADA02是一款2通道电容式触摸感应IC，内置强大的电容感应触摸算法，广泛适用于各种控制面板应用，可以直接兼容原机械式轻触按键（带锁开关）的处理信号
产品的特点和优势

可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。也可以直接触摸金属部件（如金属台灯、长臂灯、金属按钮、镀金属外壳等等）应用电路简单，外围器件少，加工方便，成本低。
 抗电源干扰及手机干扰特性好。EFT可以达到4KV以上：近距离、多角度手机干扰、对讲机干扰等情况下，触摸响应灵敏度及可靠性不受影响。

2.特性简介
工作电压：2.4V-5.5V
触发传感器：2通道
内置上电复位（POR）
内置低电原复位（LVR）
采用低功能耗的CMOS的技术

3.功能描述
本IC是可通过MODE来选择IC的输出电平方式，具体见下表

TOUCH1触摸输入对应OUT1逻辑输出，TOUCH2触摸输入对应OUT2逻辑输出。
两路触摸可同时生效，互不干扰。
每一次触摸TOUCH1或TOUCH2，对应OUT1或OUT2的输出状态翻转一次，如此循环。

应用电路

8.应用说明
当介质材料及厚度等差异较大时，可通过调整VC1与GND之间的采样电容调节触摸灵敏度。
调整规律：电容容值增大，灵敏度增高;电容容值减小，灵敏度降低。

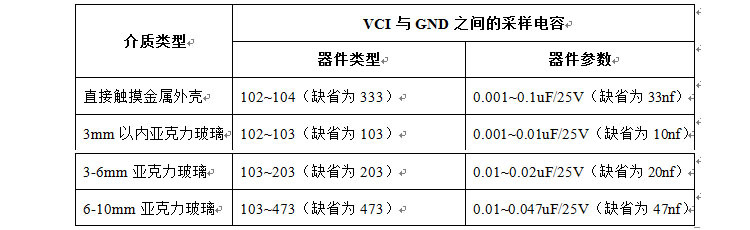

 不同的介质材料和介质厚度情况下对应的采样电容列表如下：（不建议使用瓷片电容和Y5V的贴片电容作为灵敏度电容，最好选用:NPO(COG)电容，或其他温漂量较小的电容特性相对比较稳定的高精度电容）

此表仅供参考，具体应根据实际应用的PCB和模具外壳相结合来调整，定案后，生产过程中无需再重新调整

应用经验
1.请注意，当触摸介质比较厚时，单个触摸点的面积要相对的大一些，比如用3mm以上的非导电介质时

，单个按键的触摸面积最好在直径为15mm左右
2：由于不同的介质传导电荷的能力不同，以上参数 ，仅供参考，具体应根据实际应用需求来调整触摸

感应的灵敏度
3.并不是电容越大就越灵敏，不合适的电容，会导致过灵敏或反应迟钝，调整依据以手指刚好接触到触

摸介质有反应为最佳，如果不需要用力压才有反应，说明灵敏度不够，如果 还没有接触到介质就有反应

，说明灵敏度过高
4：如果电源的纹波幅度达到了0.2V，建议要对电源做特别处理，比如增加稳压或是滤波等
5:在某些特定的应用上，要尽可能的让触摸电路远离某些功能电路，比如收音机RF等

此表仅供参考，具体应根据实际应用的PCB和模具外壳相结合来调整，定案后，生产过程中无需再重新调整

应用经验：

1：请注意，当触摸介质比较厚时，单个触摸点的面积要相对的大一些，比如用3mm以上的非导电介质时，单个按键的触摸面积最好在直径为15mm左右

2：由于不同的介质传导电荷的能力不同，以上表格的参数，仅供参考，具体应根据实际应用的需求来调整触摸感应的灵敏度

3：并不是电容越大就越灵敏，不合适的电容，会导致过灵敏或反应迟钝，调整依据以手指刚好接触到触摸介质有反应为最佳，如果需要用力压才有反应，说明灵敏度不够，如果还没有接触到介质就有反应，说明灵敏度过高

4：如果电源的纹波幅度达到了0.2V,建议要对电源做特别处理，比如增加稳压或是滤波等

5:在某些特定的应用上,要尽可能的让触摸电路远离某些功能电路,比如收音机,RF等等
